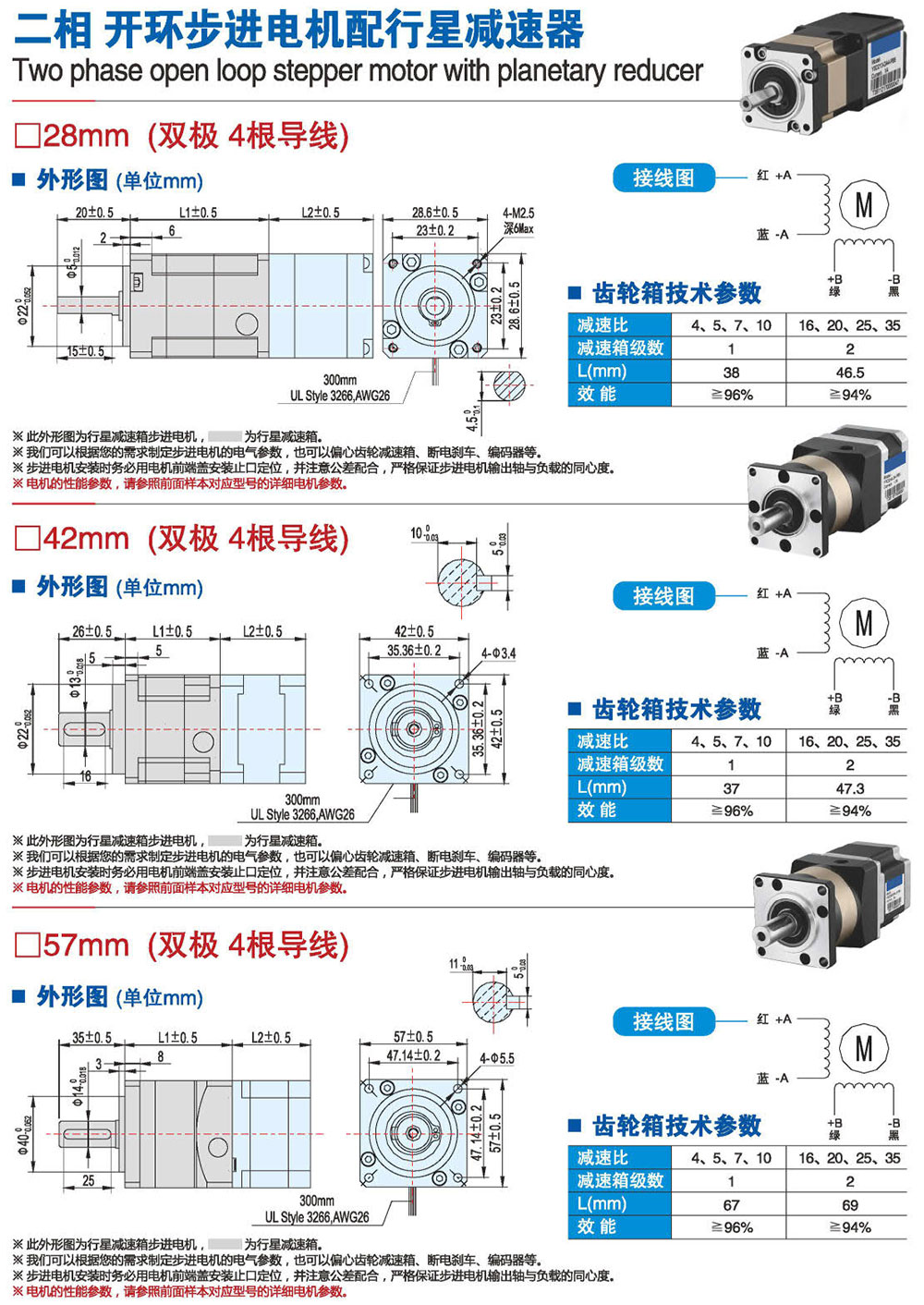

• 二相开环步进电机配行星减速器（P33-34） 下载

步进电机又称为脉冲电动机或阶跃电动机，它根据输入的脉冲信号，每改变一次励磁状态就前进一定的角度，励磁状态不变时贝保持一定位置静止[1]。由此步进电机可以将输入的脉冲信号转化为对应的角位移进行输出。通过控制输入脉冲的数量可以准确确定输出的角位移以实现定位的功能:而通过控制输入脉冲的频率可以准确控制输出的角速度而达调速的目的。因此在需要准确定位或调速控制时均可考虑使用步进电机。20世纪60年代后期，各种实用性步进电机应运而生，近40年的发展很快。步进电机已经能与直流电机、异步电机，以及同步电机并列，成为电动机的一种基本类型。我国自80年代中期以来，对步进电机的精确模型做了大量研究工作，各种混合式步进电机及驱动器已经在各行业得到广泛应用。步进电机有反应式(VR型)、永磁式(PM型)、混合式(HB型)三种类型。混合式步进电机综合了前两种形式步进电机的优点，目前国内的装备制造业中所用步进电机基本都是混合式步进电机。所以以下介绍的步进电机均指“混合式步进电机”
