PAW-C单中空轴(夹紧环)型式 输入带行星直角减速器

高强度:90度型式,高精度螺旋伞齿轮,采用镍铬合金钢SCM415 HRC60度。
高效率:高效率行星机构和精密螺旋伞机构之组合。
高刚性:本齿轮箱有优良的刚性结构,采用双锥形轴承支撑,对于输出端负载变化大的场合特别适合。
多样化:输出轴种类多样化,有单出力轴型、双出力轴型、中空轴型、中空法兰型、中空轴锥形紧迫性、螺杆直线型、螺牙直线型。
减速比:单段1:3~1:10双段:1:12~12:100
体积小、省空间:框号55MM~220MM
输出扭矩;15NM~1600NM,螺旋伞齿轮模数M1.0~M6.0
安装容易:5个面方向皆可安装。
适用容量:50W~15KW
产品介绍 产品系列 规格参数 样册下载 知识文档

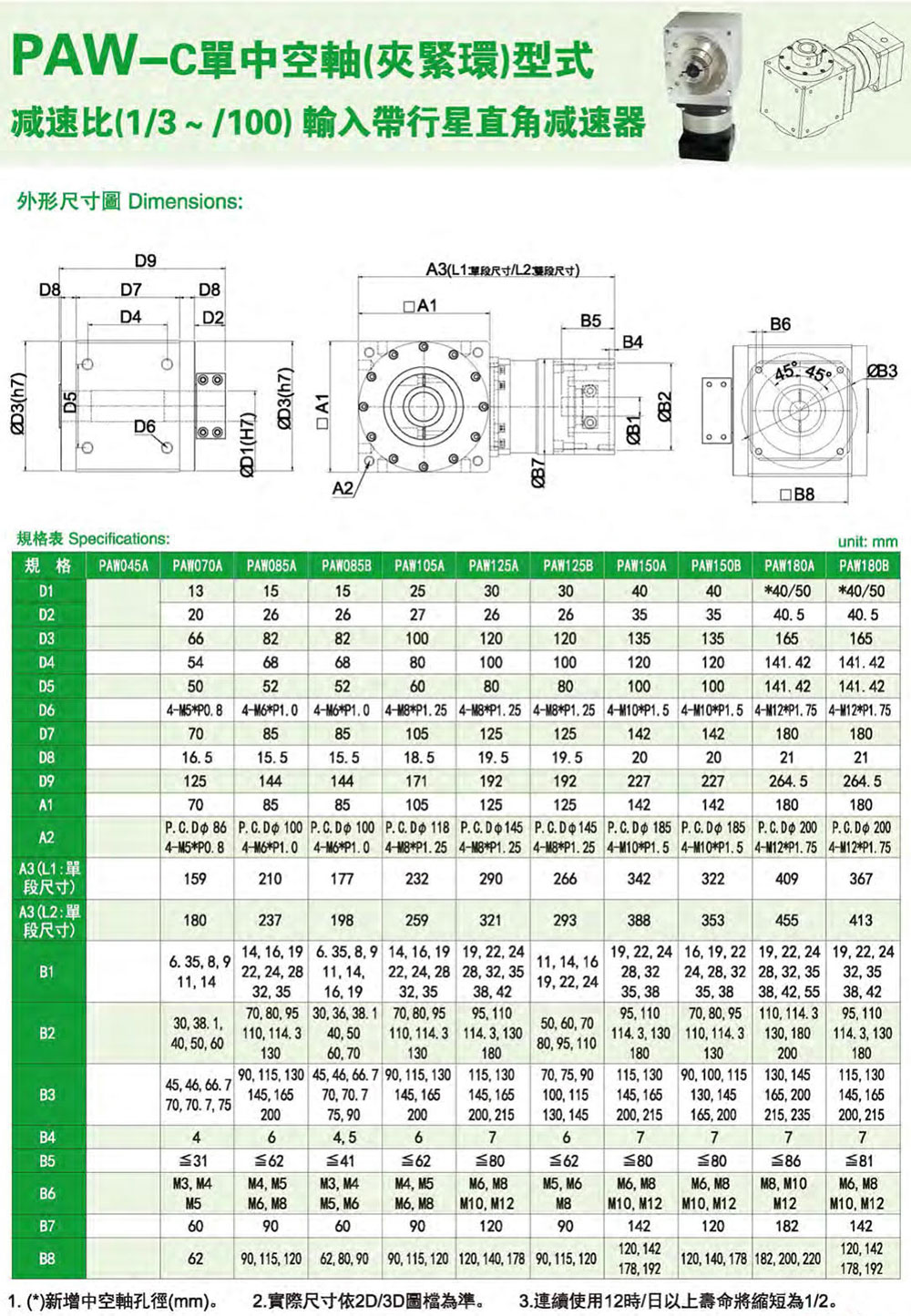

  • PAW-C单中空轴(夹紧环)型式 输入带行星直角减速器(P40-48) 下载
多种输出轴型式、减速比:1:1~1:100
适用之伺服马达容量:0.1kw~ 15kw

中空轴+锥形迫紧环:使用于大负荷场合
适用:滚轮机构,输送搬运机构,凸轮机构冶金面板翻转机构,齿条齿轮机构等产业之机构。

中空轴旋转法兰:适用于大负荷场合。
适用:旋转机构,CNC车床机械手臂之翻转结构。

中空轴(夹紧式),单中空轴与双中空轴。
适用:输送搬运机构。

中空轴夹紧式加键槽:适用大负荷场合。
适用:滚轮机构,输送搬运机构,凸轮机构液晶面板翻转机构,齿条齿轮机构

中空轴有键槽:新型追加止付牙孔。
一般输送机构。
