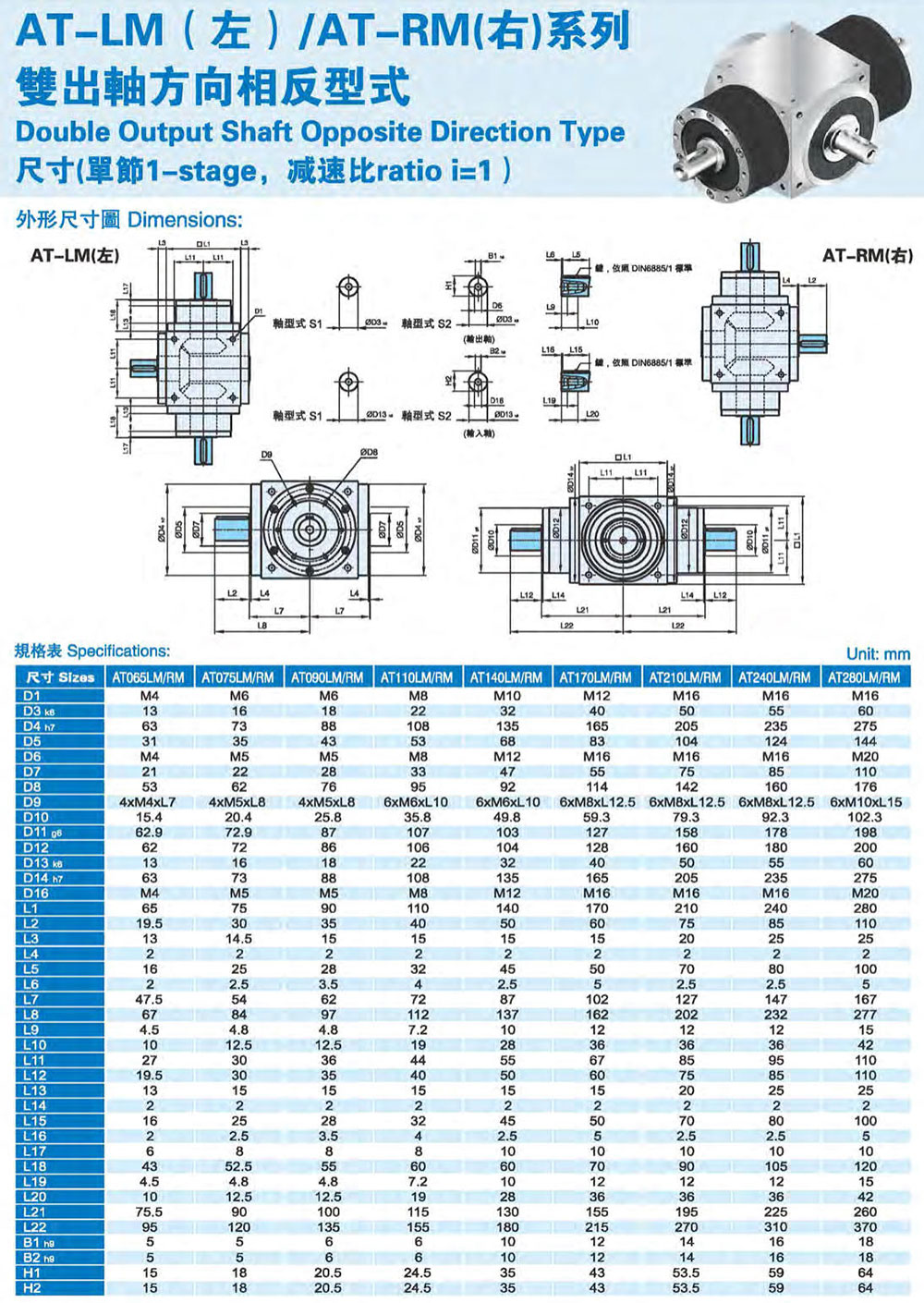

AT-LM(左)/AT-RM(右)系列 双出轴方向相反型式

高强度:90度型式,高精度螺旋伞齿轮,采用镍铬合金钢SCM415 HRC60度。
高效率:高效率行星机构和精密螺旋伞机构之组合。
高刚性:本齿轮箱有优良的刚性结构,采用双锥形轴承支撑,对于输出端负载变化大的场合特别适合。
多样化:输出轴种类多样化,有单出力轴型、双出力轴型、中空轴型、中空法兰型、中空轴锥形紧迫性、螺杆直线型、螺牙直线型。
减速比:单段1:3~1:10双段:1:12~12:100
体积小、省空间:框号55MM~220MM
输出扭矩;15NM~1600NM,螺旋伞齿轮模数M1.0~M6.0
安装容易:5个面方向皆可安装。
适用容量:50W~15KW
产品介绍 产品系列 规格参数 样册下载 知识文档

  • AT-LM(左)/AT-RM(右)系列 双出轴方向相反型式(P49-58) 下载
一体化不锈钢本体确保 刚性与耐蚀性,多重精密加工表面易于组装。

采用铜线伞齿轮输的设计软体,经设计接触齿面负载均一容许高扭矩输出,齿轮采高强力渗碳合金钢,研磨紧密度符合DIN5级标准以内。

多重不锈钢输出入力轴的设计可以运用于各种工业上运用的需要。

高精密研磨的铜线伞齿轮组结合 化设计的行星式齿轮组可以达到500:1的减速比

高扭矩低背隙的精简结构设计适用于精密的伺服运用。

油封设计,免保养无需更换润滑油,运转寿命长。
